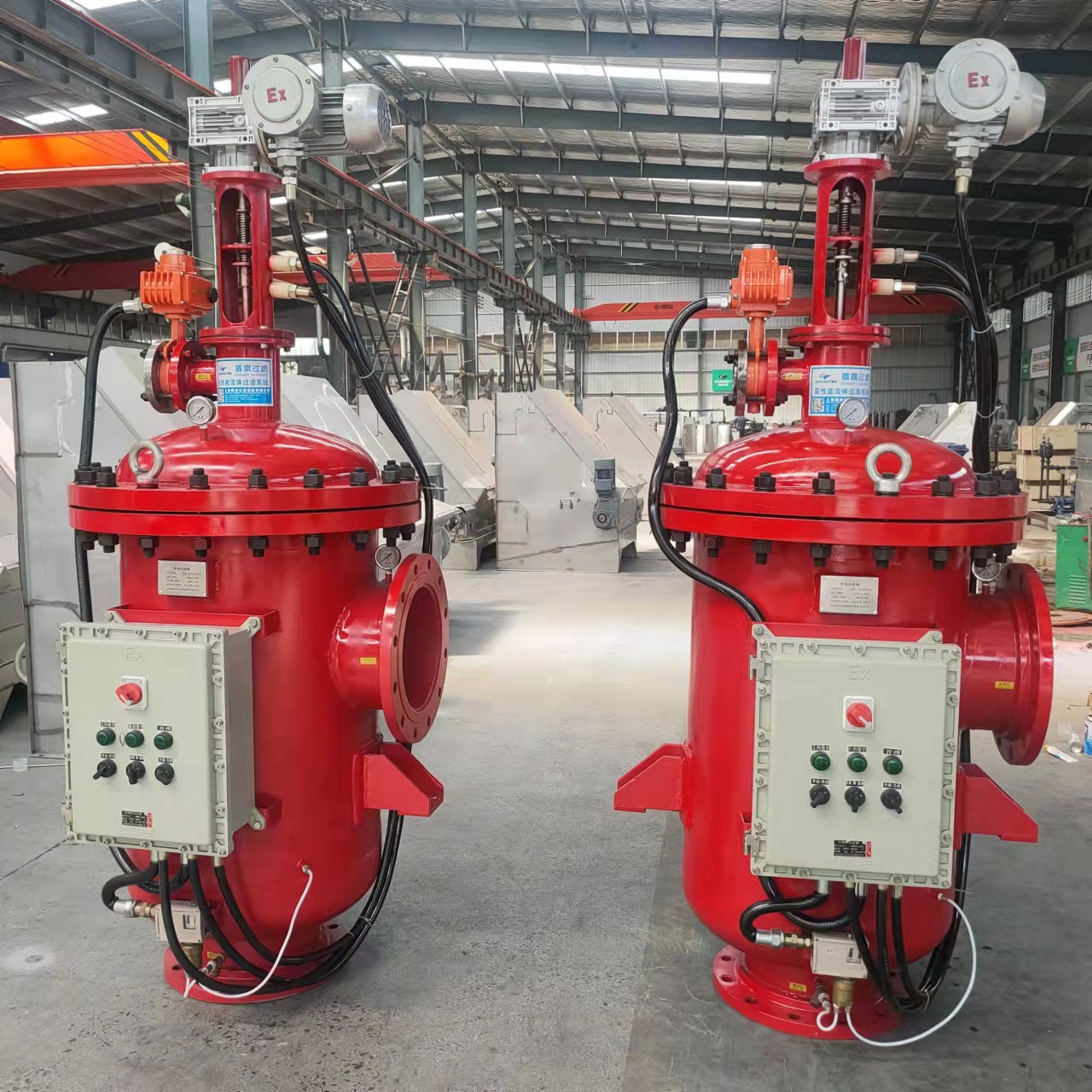

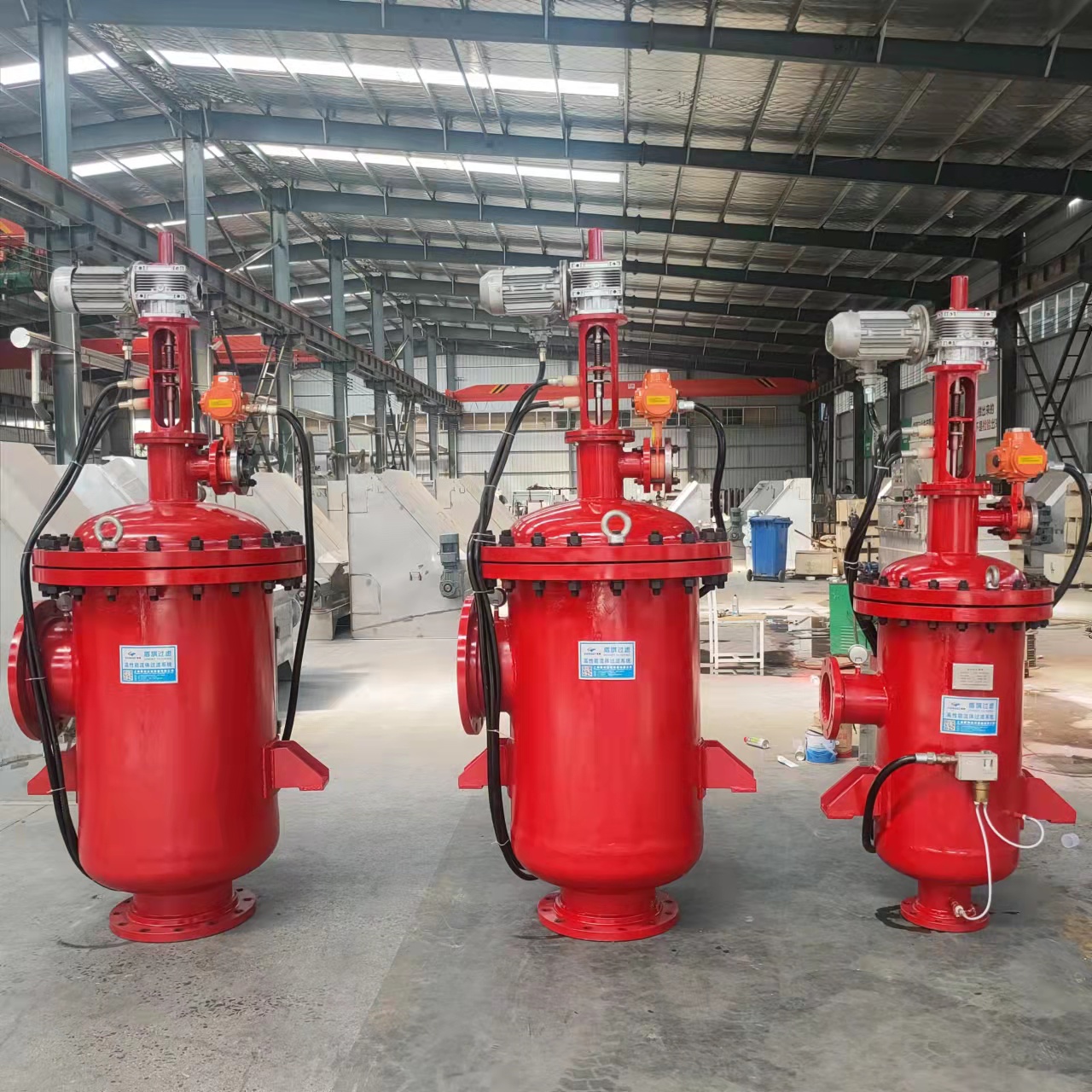

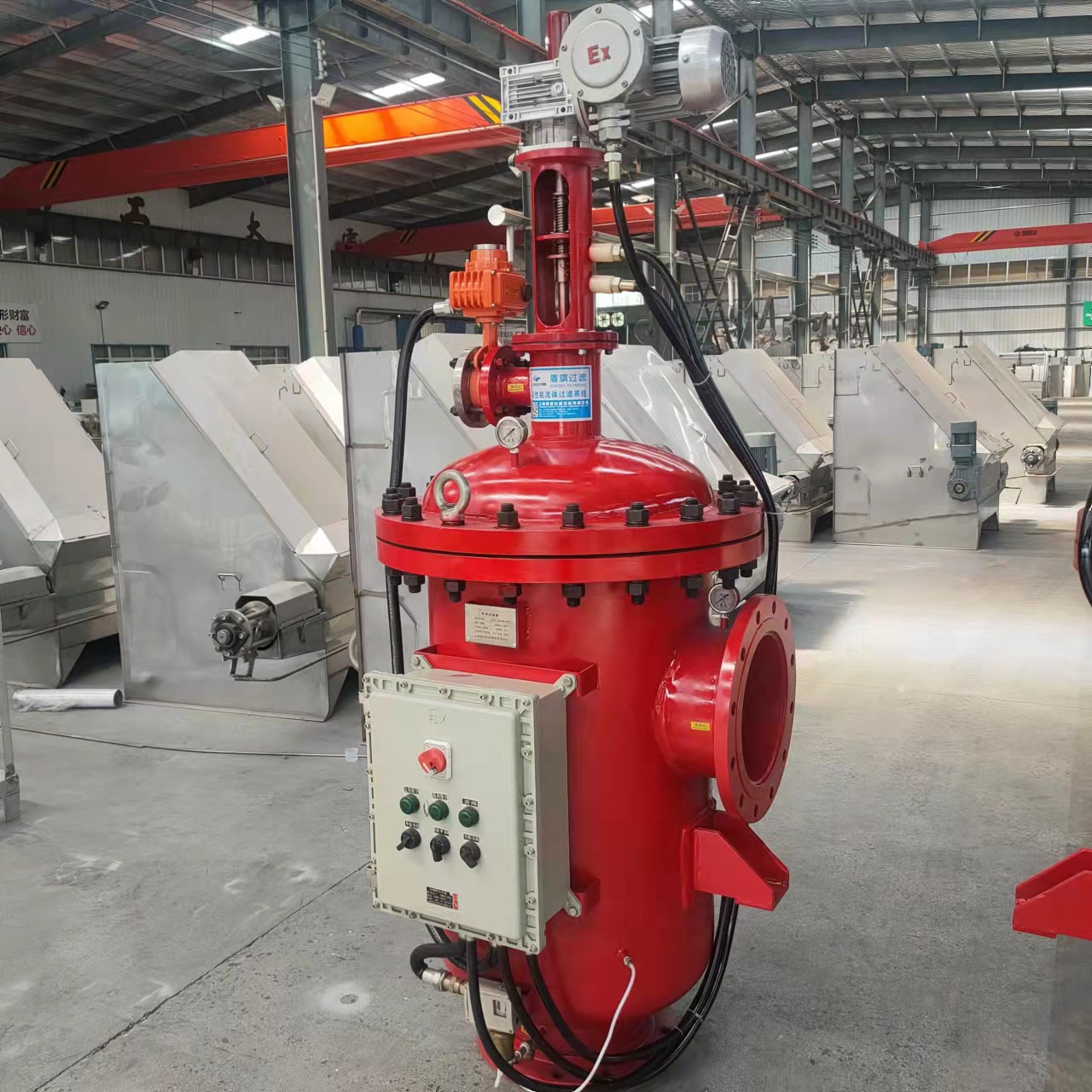

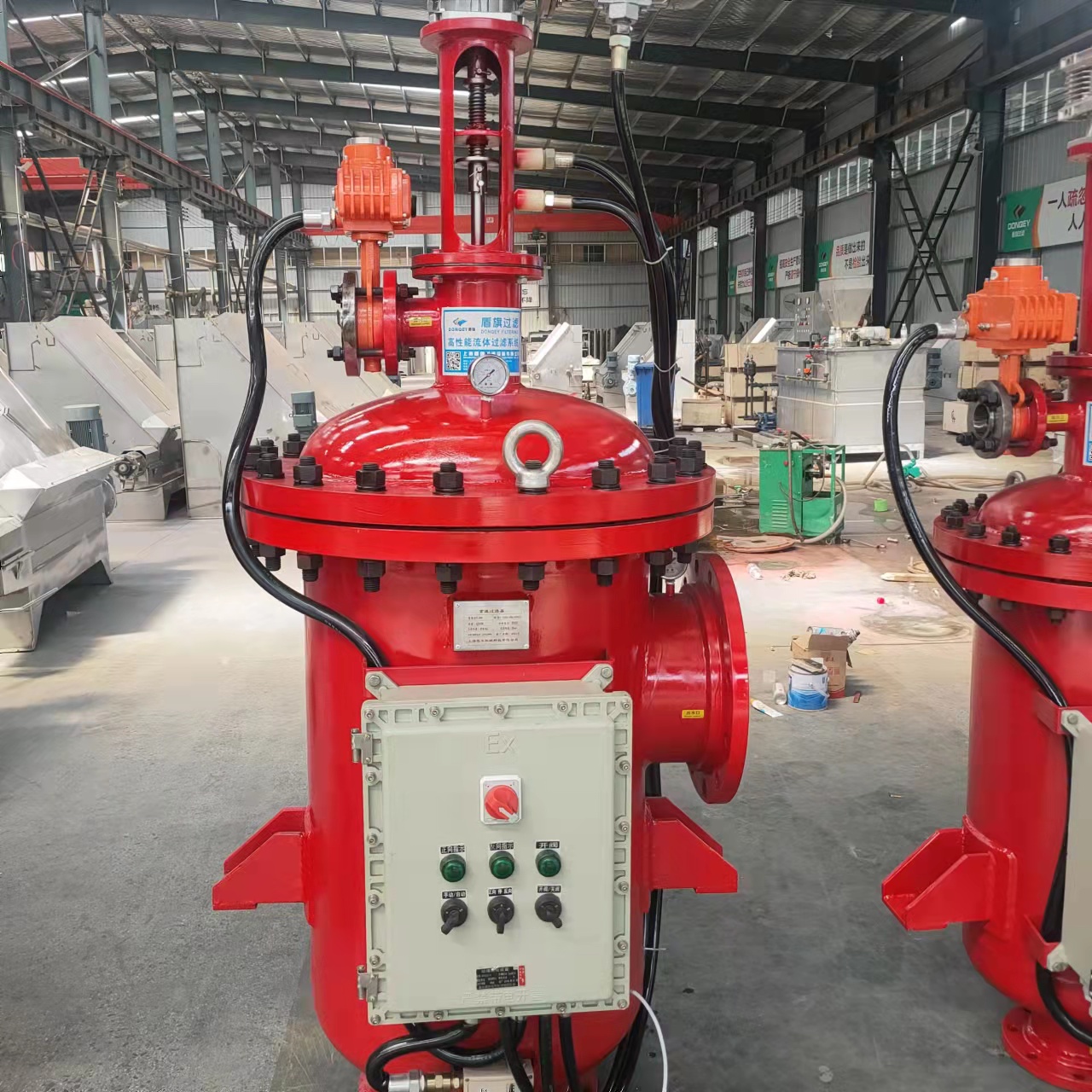

吸允式過濾器


   吸允式過濾器，將整個濾網內表面完全清洗干凈。整個沖洗過程約40秒到1分鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。

1. 1 工作原理

2. 2 清洗方式

1. 3 控制方式

2. 4 特點

1. 5 型號規格

2. 6 相關介紹

工作原理

    水由入口進入,首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。 當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合 吸允式過濾器

清洗方式

    當水自過濾器中流過時水中雜質會逐漸積聚在濾網表面，從而導致進、出水管之間出現水壓差。當壓差達到預設值0.05Mp時反沖洗啟動。吸吮掃描器由電機帶動，繞濾網作螺旋運動，掃描器上的吸口借運動吸吮雜質微粒，通過排污閥排出，但不接觸濾網，清洗過程30-60秒。依據對水質的要求，吸口式（ 500-30 微米）多種過濾精度。

控制方式

    過濾器配有壓差開關和集成制器。當水差達到預設值時壓差開關啟動，電控系統進入反沖洗程序。反沖時間可由集成控制器預設。 吸允式過濾器

吸允式過濾器

特點

   設備結構緊湊、堅固可靠 反沖耗水量少，所需水壓低 過濾精度高，適于各類水質 反沖時壓降小，不影響正常供水

型號規格

吸允式過濾器

吸允式過濾器

型號 管徑 流量 T/H 排污管口徑 最小水壓 最大水壓

CKG-50XM 50 20 50mm 0.25MPa 1.0MPa

CKG-80XM 80 50 50mm 0.25MPa 1.0MPa

CKG-100XM 100 80 50mm 0.25MPa 1.0MPa

CKG-150XM 150 150 50mm 0.25MPa

　　

最高水溫 65度（特殊要求時可達100度）

反沖時間 50-90秒

反沖耗水量 約280-310公斤

電源 380V、50Hz、3相、控制器220V

電機功率 吸口式0.37Kw

過濾器機殼 碳鋼表面樹脂涂層

濾網 不銹鋼多層復合網、不銹鋼絲網+PVC骨架

排污閥 鑄鐵表面樹脂涂層

相關介紹

型號 管徑 流量 T/H 排污管口徑 最小水壓 最大水壓

CKG-150XT 150 150 50mm 0.25MPa 1.0MPa

CKG-200XT 200 300 80mm 0.25MPa 1.0MPa

CKG-250XT 250 400 80mm 0.25MPa 1.0MPa

CKG-350XT 350 1000 80mm

　　

　　

最高水溫 65度（特殊要求時可達100度）

反沖時間 60-120秒

反沖耗水量 約500公斤

電源 380V、50Hz、3相、控制器220V

電機功率 吸口式0.37Kw

過濾器機殼 碳鋼表面樹脂涂層

濾網 316不銹鋼(編織、燒結、鍥形)

排污閥 鑄鐵表面樹脂涂層
